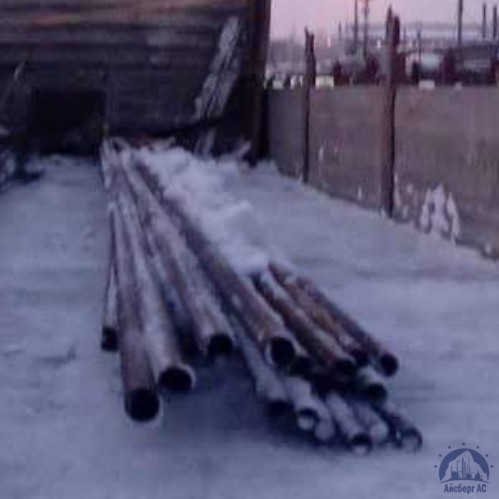

Труба бесшовная ТУ 24.20.13.110-369-00186619-2018 в Хабаровске

Труба бесшовная ТУ 24.20.13.110-369-00186619-2018

Трубы бесшовные

Продукция – трубы бесшовные выпускают отечественные производители из сталей: 10, 20, 10Г2А, 09Г2С. Изделия производят на специальных станах делают горячей деформацией, хладостойкими. Готовая продукция востребована во всех отраслях народного хозяйства, особенно:

• На газопроводах магистральных систем, технологических линиях.
• На нефтепроводах магистралей, обвязки НПС, вышек нефтедобычи.
• На линиях технологии производств переработки углеводородов.
• На объектах строительства, машиностроения, МПС.

Главный стандарт качества изготовления изделий трубы стальной бесшовной – ТУ 24.20.12.110-369-00186619-2018. Рекомендации НПА обязательны к исполнению заводами изготовителями, проектными институтами, предприятиями промышленности в сфере {ФЗ-216 О промышленной безопасности}.

Описание изделий

С прокатного стана труба стальная бесшовная выходит на обработку, резку для формирования габаритов (мм):
Наружного диаметра 57-219.
Сечением стенки – 4-25.
Нарезка заготовками по стандартной мерной длине – 7000-11800.
Под заказ 4000-8000 (+/-) 10% к общей величине изделия одной партии.
По виду производства, от диаметра бесшовных труб изготовители выпускают:

• Изделия горячей прокатки.
• Продукцию холодной деформации.

Этот факт влияет на применение бесшовных труб на производстве, монтаже, сварке, резке, клепанию готового материала. Особое значение имеют механические свойства металла. Отсюда выбор изделий, чтобы заказчик смог правильно купить трубу бесшовную на проектирование сооружений, объектов строительства, монтаж, сборку на технологическом производстве.
Отличают четыре основных параметра конкретный сортамент бесшовных труб
Временное сопротивление (Н/мм): Ст.10 / 353, Ст. 20 / 412, 10Г2А /421, 09Г2С /471.

1. Предел текучести (Н/мм): Ст.10 / 216, Ст. 20 / 245, 10Г2А, 09Г2С / 265.
2. Относительное удлинение (%): Ст.10 / 24, Ст. 20, 10Г2А, 09Г2С / 21.
3. Ударная вязкость, КСИ Дж/см2 при температуре минус сорок градусов Цельсия: Ст. 10, Ст.20 (29.4-49).
4. Ударная вязкость, КСИ Дж/см2 при температуре минус 60 градусов Цельсия: 10Г2А, 09Г2С (29.4-49).
5. Ударная вязкость, KCV Дж/см2 при температуре минус 34, 40, 60 градусов Цельсия: 10Г2А, 09Г2С (29.4).

Под параметры выбираю по прочности трубы, используют их в производстве
Отклонения, с допусками для деталей крайне важны, ОТК не пропустит, входной контроль на объектах строительства не пропустит продукцию. Она станет бесхозной, подойдёт как контрафакт, неликвид. Такую купить трубу бесшовную легко по сниженной цене с завода для нужд не основного строительства, использовать на ограждения вандальных конструкций, для изготовления дренажных лотков.
На склад, для сбыта поступает готовое изделие под отгрузку после тщательных замеров допусков, припуска по точности изготовления. Критериями служат два показателя:
Наружный диаметр до 219 мм – обычной (+/– 1.0%) и повышенной (+/– 0.8%).
Толщина стенки – обычная (+/– 12.0%), повышенная (+12.5/–10.0 %).
Изделия бракуют, как на производстве, так при приёмке на объектах строительства, монтажа. Они не подлежат эксплуатации, не годятся для реализации. Такой сортамент бесшовных труб относят к некондиционным материалам. Их бракуют по кривизне участков на длине верхней, нижней образующей. Измеряют отклонения тщательно.
Проверяют локальный изгиб труб на один метр длины, чтобы он превышал параметры
Величину полтора мм толщиной стенки до 20 мм включительно.
Замеры до двух мм толщиной стенки свыше 20мм.
Общая кривизна не выше 0,2% от длины трубы.
Концевая разделка трубы стальной бесшовной подлежит такого же тщательному контролю. На заводе обрезают, зачищают от заусенцев торцы изделий. Выполняют ровную фаску под углом 35-40° на сварку, установку подкладного кольца. Торцы заготовок проверяют шаблоном, измерительным прибором. Максимальное допустимое значение оставляют по торцевому кольцу шириной 1-3 мм.
Косой среза торцов также выдерживают на заводе по стандарту, он не превышает величины 2 мм. Допуск по фаскам под сварку, контактную сборку делают с применением плазменной резки на станках с ЧПУ. На заводе окончательно делают замер, механическую зачистку перед пакетированием изделий. С двух торцов ставят заглушки, крышки для производства нефтехимии, газовиков, нефтяников.
